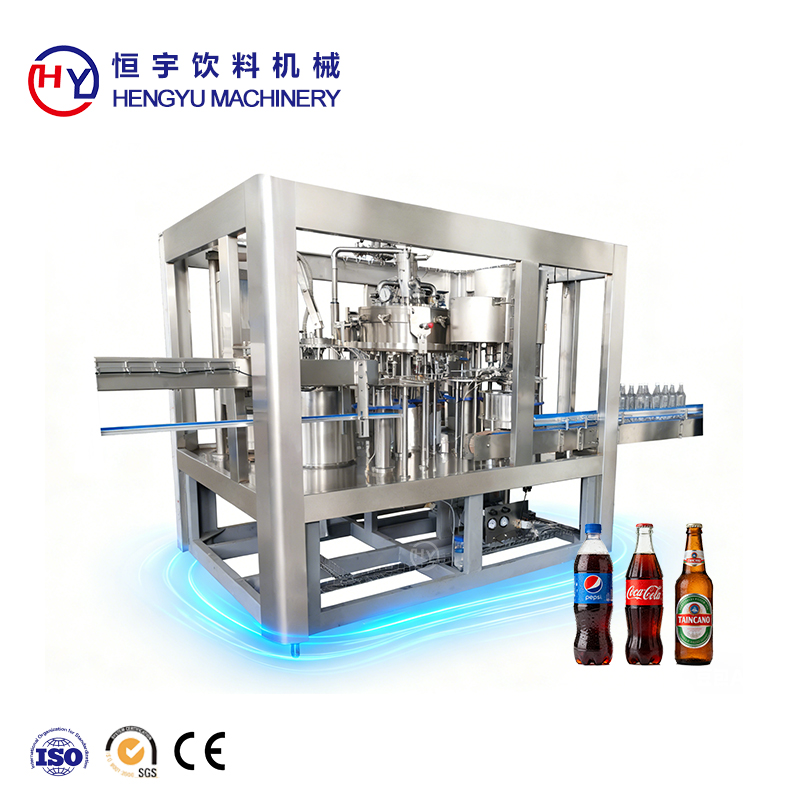

Đồ uống có ga máy đóng chai đồ uống là một trong những thành phần quan trọng nhất tại các cơ sở sản xuất đồ uống hiện đại. Việc duy trì áp suất ổn định trong quá trình sản xuất tốc độ cao là một thách thức kỹ thuật cơ bản, ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ an toàn và hiệu quả vận hành. Một máy chiết rót đồ uống có ga phải liên tục cân bằng nhiều biến số—nồng độ carbon dioxide, thể tích đổ đầy, độ nguyên vẹn của bao bì và tốc độ sản xuất—để cung cấp sản phẩm hoàn chỉnh đạt các tiêu chuẩn chất lượng nghiêm ngặt trong khi tối đa hóa năng suất. Việc hiểu rõ cách những máy này duy trì áp suất trong suốt chu kỳ đổ đầy giúp làm rõ kỹ thuật công nghệ tinh vi đang vận hành ngành công nghiệp nước giải khát toàn cầu.
Máy chiết rót đồ uống có ga hoạt động trong môi trường áp suất được kiểm soát chính xác nhằm ngăn ngừa thất thoát CO2 và đảm bảo độ đồng nhất của sản phẩm. Hệ thống duy trì áp suất của máy tích hợp các thành phần cơ khí, mạng cảm biến và logic điều khiển tự động để duy trì điều kiện tối ưu trong suốt mỗi chu kỳ sản xuất. Các hoạt động tốc độ cao làm gia tăng yêu cầu quản lý áp suất vì tốc độ chiết rót nhanh hơn tạo ra nguy cơ lớn hơn về thất thoát khí, hình thành bọt và sai lệch mức chiết rót. Các thiết kế hiện đại của máy chiết rót đồ uống có ga sử dụng nhiều cơ chế kiểm soát áp suất dự phòng nhằm xử lý hiệu quả những thách thức này trong mọi tình huống sản xuất và loại bao bì khác nhau.
Thiết kế bình chịu áp lực trong máy chiết rót đồ uống có ga
Kiến trúc buồng kín
Lõi của bất kỳ máy chiết rót đồ uống có ga nào cũng bắt đầu từ buồng kín được thiết kế chính xác, chứa sản phẩm lỏng dưới áp suất kiểm soát. Buồng này phải chịu được lực áp suất bên trong đồng thời duy trì độ kín tuyệt đối trong suốt hàng nghìn chu kỳ chiết rót. Buồng kín của máy chiết rót đồ uống có ga thường vận hành ở áp suất từ 2 đến 4 bar, tùy thuộc vào loại sản phẩm và mức độ carbon hóa mong muốn. Thành buồng trải qua phân tích ứng suất nghiêm ngặt và lựa chọn vật liệu cẩn thận nhằm đảm bảo an toàn và tuổi thọ dài. Vật liệu thép không gỉ chiếm ưu thế trong ứng dụng này vì khả năng chống ăn mòn do đồ uống có ga mang tính axit và chịu được nhiều lần thay đổi áp suất lặp đi lặp lại mà không bị suy giảm chất lượng vật liệu. Máy chiết rót đồ uống có ga đạt được độ kín áp suất nhờ gioăng gia công chính xác, các mối nối ren và đôi khi là các mối hàn — tất cả đều loại bỏ mọi con đường rò rỉ khí trong quá trình vận hành.
Các thành phần điều chỉnh áp suất
Trong máy chiết rót đồ uống có ga, các bộ điều chỉnh áp suất đóng vai trò như những thiết bị kiểm soát then chốt nhằm duy trì áp suất buồng trong phạm vi dung sai rất hẹp. Những bộ điều chỉnh này phản ứng với tín hiệu áp suất bên trong và điều chỉnh độc lập lưu lượng CO2 và sản phẩm, từ đó ngăn ngừa tình trạng quá áp hoặc giảm áp nguy hiểm. Người vận hành máy chiết rót đồ uống có ga theo dõi liên tục các chỉ số áp suất để có thể can thiệp thủ công nếu các hệ thống tự động phát hiện bất thường. Các bộ điều chỉnh hiện đại trong máy chiết rót đồ uống có ga sử dụng điều khiển tỷ lệ (proportional control), cho phép phản ứng êm ái với những thay đổi áp suất thay vì chuyển đổi giữa các trạng thái cố định. Sự êm ái này giúp tránh sóng xung kích và khuấy động sản phẩm—những yếu tố nếu xảy ra sẽ làm ảnh hưởng đến mức độ carbon hóa và gây ra thể tích chiết rót không đồng đều. Hệ thống điều chỉnh của máy chiết rót đồ uống có ga phải phản ứng nhanh với những thay đổi về tốc độ sản xuất, vốn có thể dao động mạnh trong quá trình chuyển đổi sản phẩm hoặc bảo trì.
Tiêm và quản lý khí carbon dioxide
Tích hợp nguồn cung cấp CO2
Máy chiết rót đồ uống có ga yêu cầu nguồn cung cấp khí carbon dioxide liên tục và ổn định, được đưa vào buồng kín với tốc độ được đo lường chính xác. Hệ thống cung cấp CO2 kết nối với máy chiết rót đồ uống có ga thông qua ống dẫn chịu áp lực và các giai đoạn lọc nhằm loại bỏ tạp chất và độ ẩm. Máy chiết rót đồ uống có ga lấy CO2 từ các nguồn cung cấp bên ngoài—thường là các bồn chứa lớn—và điều tiết khí này vào buồng ở áp suất tương đương hoặc hơi cao hơn áp suất sản phẩm mong muốn. Hệ thống tiêm CO2 của máy chiết rót đồ uống có ga bao gồm đồng hồ đo áp suất, van xả an toàn và đồng hồ đo lưu lượng, cho phép nhân viên vận hành kiểm tra việc cung cấp khí và chẩn đoán sự cố về nguồn cung. Trong quá trình sản xuất tốc độ cao, một máy chiết rót đồ uống có ga có thể tiêu thụ hàng trăm kilôgam CO2 mỗi giờ, do đó độ tin cậy và hiệu quả của nguồn cung cấp trở nên then chốt đối với thời gian hoạt động tổng thể của dây chuyền sản xuất. Thiết kế hệ thống ngăn ngừa hiện tượng chảy ngược và nhiễm bẩn nhờ các van một chiều được bố trí chiến lược dọc theo đường dẫn khí của máy chiết rót đồ uống có ga.
Điều khiển mức độ carbon hóa
Máy chiết rót đồ uống có ga duy trì mức độ carbon hóa cụ thể bằng cách kiểm soát cả áp suất CO2 trong buồng và thời gian tiếp xúc giữa pha lỏng và pha khí. Mỗi công thức sản phẩm yêu cầu một mức carbon hóa riêng biệt, thường được đo bằng thể tích CO2—ví dụ, các sản phẩm cola thường chứa từ 3,7 đến 4,0 thể tích CO2. Máy chiết rót đồ uống có ga đạt được độ chính xác này thông qua sự kết hợp giữa việc duy trì áp suất trong buồng, thời gian bão hòa và làm lạnh sản phẩm. Nhiệt độ sản phẩm thấp hơn làm tăng độ tan của CO2, cho phép máy chiết rót đồ uống có ga đạt mức carbon hóa cao hơn với áp suất buồng thấp hơn. Hệ thống điều khiển của máy chiết rót đồ uống có ga liên tục giám sát nhiệt độ sản phẩm và điều chỉnh áp suất cũng như thời gian lưu trú cho phù hợp. Nếu máy chiết rót đồ uống có ga để sản phẩm ở trong buồng có áp suất quá ngắn, quá trình hấp thụ CO2 sẽ không hoàn tất, dẫn đến sản phẩm thiếu độ carbon hóa. Ngược lại, thời gian lưu trú quá dài hoặc áp suất quá cao trong máy chiết rót đồ uống có ga sẽ gây ra hiện tượng quá carbon hóa và làm tăng sinh bọt trong giai đoạn chiết rót.
Cơ chế van nạp và đồng bộ áp suất
Hoạt động của van nạp dưới áp suất
Van nạp liệu đại diện cho giao diện quan trọng nhất giữa buồng áp lực của máy chiết rót đồ uống có ga và bao bì nhận. Van này phải mở tại các khoảng thời gian chính xác, cấp đúng thể tích sản phẩm và đóng kín mà không để khí thoát ra hay sản phẩm chảy ngược. Van nạp liệu của máy chiết rót đồ uống có ga hoạt động trong điều kiện chênh lệch áp suất, khi áp suất trong buồng cao hơn áp suất trong bao bì, tạo ra độ dốc áp suất thúc đẩy dòng sản phẩm di chuyển. Thiết kế van của máy chiết rót đồ uống có ga thường sử dụng cơ cấu nắp đậy (poppet) có lò xo hoặc cơ cấu quay, đảm bảo kín tuyệt đối dưới áp suất khi đóng và mở trơn tru khi được kích hoạt bằng tín hiệu điều khiển khí nén hoặc servo. Các van nạp liệu tốc độ cao trên máy chiết rót đồ uống có ga phải thực hiện hàng nghìn chu kỳ mỗi giờ trong khi vẫn duy trì độ kín tuyệt đối. Các bề mặt tiếp xúc (seat) của van nạp liệu trên máy chiết rót đồ uống có ga được gia công với độ chính xác cực cao và thường được tôi cứng nhằm chống mài mòn do tiếp xúc lặp đi lặp lại.
Các chiến lược cân bằng áp suất
Trước khi van đổ đầy của máy chiết rót đồ uống có ga mở ra, áp suất trong bình chứa và trong buồng phải được cân bằng để ngăn chặn việc sản phẩm bị đẩy ra ngoài quá nhanh hoặc tạo bọt. Các máy chiết rót đồ uống có ga hiện đại sử dụng công nghệ chiết rót áp suất ngược, trong đó các bình chứa được nạp một lượng CO2 ban đầu trước khi máy bắt đầu đổ sản phẩm vào. Áp suất ngược này trong bình chứa nhận sản phẩm của máy chiết rót đồ uống có ga tương đương hoặc gần bằng áp suất buồng, giúp giảm thiểu chênh lệch áp suất và ngăn chặn việc sản phẩm thoát ra một cách dữ dội. Hệ thống cân bằng áp suất của máy chiết rót đồ uống có ga bao gồm các vòi phun CO2 chuyên dụng, cung cấp khí vào từng bình chứa theo thứ tự trước khi van đổ đầy được kích hoạt. Người vận hành máy chiết rót đồ uống có ga có thể điều chỉnh mức áp suất ngược độc lập với áp suất buồng, cho phép tối ưu hóa quy trình đối với các kích thước bình chứa và loại sản phẩm khác nhau. Trong suốt quá trình đổ đầy, máy chiết rót đồ uống có ga liên tục giám sát cả áp suất buồng lẫn áp suất bình chứa, và tự động tạm dừng chu kỳ đổ đầy nếu việc đồng bộ áp suất vượt ra ngoài giới hạn cho phép. Khả năng khớp áp suất này là yếu tố phân biệt máy chiết rót đồ uống có ga hiện đại với các thiết kế đời cũ, đồng thời cải thiện đáng kể tính nhất quán về chất lượng sản phẩm.
Làm mát và ổn định nhiệt độ
Tác động của quản lý nhiệt đến áp suất
Nhiệt độ ảnh hưởng sâu sắc đến cách máy chiết rót đồ uống có ga điều khiển áp suất, bởi vì cả khí và chất lỏng đều phản ứng với sự thay đổi nhiệt theo các định luật vật lý. Khi máy chiết rót đồ uống có ga tiếp nhận sản phẩm ấm từ thiết bị xử lý phía trước, áp suất bên trong tăng lên do độ hòa tan của CO2 giảm và sự giãn nở của khí gia tăng. Máy chiết rót đồ uống có ga phải được tích hợp thiết bị trao đổi nhiệt nhằm làm nguội sản phẩm xuống nhiệt độ carbon hóa tối ưu, thường nằm trong khoảng từ 0 đến 4 độ C đối với hầu hết các ứng dụng đồ uống. Việc làm nguội này làm giảm thể tích khí và tăng độ hòa tan của khí, cho phép máy chiết rót đồ uống có ga vận hành ở áp suất buồng thấp hơn trong khi vẫn duy trì mức độ carbon hóa mục tiêu. Hệ thống làm mát của máy chiết rót đồ uống có ga loại bỏ năng lượng nhiệt một cách liên tục, ngăn ngừa các đỉnh áp suất có thể kích hoạt van xả an toàn hoặc gây ra thể tích chiết không ổn định. Sự ổn định nhiệt độ trong máy chiết rót đồ uống có ga có tương quan trực tiếp với sự ổn định áp suất, do đó việc quản lý nhiệt không thể tách rời khỏi chiến lược kiểm soát áp suất.
Cách nhiệt và Kiểm soát Môi trường
Buồng của máy chiết rót đồ uống có ga và đường ống nối liền cần được cách nhiệt để giảm thiểu việc truyền nhiệt từ môi trường xung quanh. Ngay cả những gia tăng nhiệt độ nhỏ cũng có thể làm mất ổn định điều kiện áp suất bên trong máy chiết rót đồ uống có ga, đặc biệt trong các ca sản xuất kéo dài. Các máy công nghiệp chiết rót đồ uống có ga thường hoạt động trong các cơ sở sản xuất được kiểm soát nhiệt độ, nơi điều kiện môi trường duy trì ổn định suốt ca làm việc. Việc cách nhiệt máy chiết rót đồ uống có ga ngăn ngừa sự ngưng tụ trên bề mặt ngoài và giảm mức tiêu thụ năng lượng cần thiết để làm lạnh sản phẩm. Trong giai đoạn chuyển mùa hoặc tại các cơ sở thiếu hệ thống kiểm soát môi trường, người vận hành máy chiết rót đồ uống có ga phải theo dõi nhiệt độ bên trong một cách cẩn trọng hơn và điều chỉnh cài đặt hệ thống làm lạnh cho phù hợp. Các hệ thống kiểm soát áp suất tiên tiến của máy chiết rót đồ uống có ga có khả năng bù trừ các biến đổi nhiệt độ nhỏ, nhưng dao động nhiệt độ quá mức sẽ vượt quá khả năng bù trừ này và làm suy giảm độ đồng nhất của sản phẩm.
Hệ thống an toàn và giám sát áp suất
Cơ chế an toàn dự phòng
Mỗi máy chiết rót đồ uống có ga đều được trang bị nhiều hệ thống an toàn độc lập nhằm ngăn ngừa tình trạng tăng áp quá mức nguy hiểm và bảo vệ nhân viên. Thành phần an toàn chính trong máy chiết rót đồ uống có ga là van xả áp, một thiết bị cơ học tự động xả áp dư thừa khi áp suất trong buồng vượt quá ngưỡng đã cài đặt trước. Van xả áp của máy chiết rót đồ uống có ga hoạt động độc lập với các hệ thống điện, đảm bảo khả năng vận hành ngay cả khi mất điện hoặc xảy ra sự cố điện tử. Máy chiết rót đồ uống có ga còn bao gồm các cấu trúc chứa phụ và đĩa vỡ được thiết kế như hàng rào cuối cùng chống lại hiện tượng giải phóng áp suất thảm khốc. Các máy chiết rót đồ uống có ga hiện đại được tích hợp cảm biến áp suất điện tử kết nối với bộ điều khiển logic lập trình được (PLC), cho phép giám sát liên tục các điều kiện vận hành và kích hoạt tắt máy tự động nếu phát hiện bất thường. Thiết kế hệ thống an toàn của máy chiết rót đồ uống có ga tuân thủ nghiêm ngặt các tiêu chuẩn an toàn thiết bị, bao gồm các yêu cầu kiểm tra định kỳ và chứng nhận.
Giám sát áp suất và ghi nhật ký dữ liệu
Các hệ thống lắp đặt máy chiết rót đồ uống có ga hiện đại tích hợp cảm biến áp suất kỹ thuật số và hệ thống ghi dữ liệu nhằm tạo ra hồ sơ sản xuất chi tiết. Các hệ thống giám sát này cho phép nhân viên vận hành và đội bảo trì theo dõi xu hướng áp suất, phát hiện suy giảm dần dần của các bộ phận và lên lịch bảo trì phòng ngừa trước khi xảy ra sự cố. Mạng lưới giám sát của máy chiết rót đồ uống có ga lưu trữ dữ liệu lịch sử để nhân viên bảo trì phân tích, từ đó dự đoán tuổi thọ phục vụ của các bộ phận và tối ưu hóa lịch trình thay thế. Cảnh báo thời gian thực trên máy chiết rót đồ uống có ga thông báo ngay lập tức cho nhân viên vận hành nếu các giá trị áp suất lệch khỏi dải kỳ vọng, giúp thực hiện hành động điều chỉnh nhanh chóng. Dữ liệu từ máy chiết rót đồ uống có ga cung cấp phản hồi quý báu cho việc tối ưu hóa quy trình, hỗ trợ kỹ sư hiểu rõ cách các điều chỉnh cụ thể đối với nhiệt độ, nguồn cung CO2 hoặc thời điểm chiết rót ảnh hưởng đến độ ổn định áp suất và chất lượng sản phẩm. Cách tiếp cận quản lý máy chiết rót đồ uống có ga giàu thông tin như vậy đánh dấu một bước tiến quan trọng so với các hệ thống cơ khí cũ vốn chỉ cung cấp mức độ quan sát điều kiện vận hành rất hạn chế.
Câu hỏi thường gặp
Tại sao máy chiết rót đồ uống có ga cần duy trì áp suất trong suốt quá trình sản xuất?
Máy chiết rót đồ uống có ga phải duy trì áp suất buồng ổn định để giữ mức độ carbon hóa của sản phẩm và ngăn thất thoát CO2. Nếu áp suất giảm trong chu kỳ chiết rót, CO2 hòa tan sẽ thoát ra vùng không gian đầu (headspace), làm giảm độ carbon hóa của sản phẩm thành phẩm. Việc ổn định áp suất trên máy chiết rót đồ uống có ga còn đảm bảo thể tích chiết rót chính xác và ngăn hình thành bọt — điều này có thể làm ảnh hưởng đến vẻ ngoài và chất lượng sản phẩm. Ngoài ra, duy trì áp suất phù hợp trên máy chiết rót đồ uống có ga còn giúp ngăn dòng chảy ngược của sản phẩm và tránh nhiễm bẩn hệ thống carbon hóa.
Dải áp suất vận hành điển hình của một máy chiết rót đồ uống có ga là bao nhiêu?
Máy chiết rót đồ uống có ga thường hoạt động ở áp suất buồng từ 2 đến 4 bar, dù các cài đặt cụ thể phụ thuộc vào loại sản phẩm và mức độ carbon hóa mong muốn. Áp suất của máy chiết rót đồ uống có ga được điều chỉnh dựa trên nhiệt độ sản phẩm, loại bao bì và yêu cầu về tốc độ sản xuất. Áp suất cao hơn trong máy chiết rót đồ uống có ga hỗ trợ tốc độ sản xuất nhanh hơn và mức độ carbon hóa cao hơn, trong khi áp suất thấp hơn giúp giảm tải lên thiết bị và nâng cao độ an toàn. Việc vận hành máy chiết rót đồ uống có ga ngoài phạm vi áp suất khuyến nghị sẽ dẫn đến độ đồng nhất sản phẩm kém hoặc nguy cơ mất an toàn.
Việc chiết rót bằng phương pháp cân bằng áp suất cải thiện hiệu suất của máy chiết rót đồ uống có ga như thế nào?
Việc đổ đầy bằng áp suất ngược làm giảm chênh lệch áp suất giữa buồng của máy chiết rót đồ uống có ga và bao bì nhận sản phẩm trước khi bắt đầu quá trình chiết rót. Việc cân bằng áp suất này ngăn chặn hiện tượng sản phẩm phụt mạnh và tạo bọt—điều thường xảy ra khi chênh lệch áp suất quá lớn. Hệ thống áp suất ngược của máy chiết rót đồ uống có ga bao gồm việc nạp trước CO2 vào bao bì, từ đó đảm bảo dòng chảy sản phẩm ổn định và giảm thiểu tổn thất CO2 trong suốt quá trình chiết rót. Công nghệ này cho phép máy chiết rót đồ uống có ga đạt tốc độ sản xuất cao hơn, đồng thời duy trì chất lượng và độ đồng nhất vượt trội so với các thiết kế cũ không sử dụng áp suất ngược.
