유리병 충진기 문제 해결

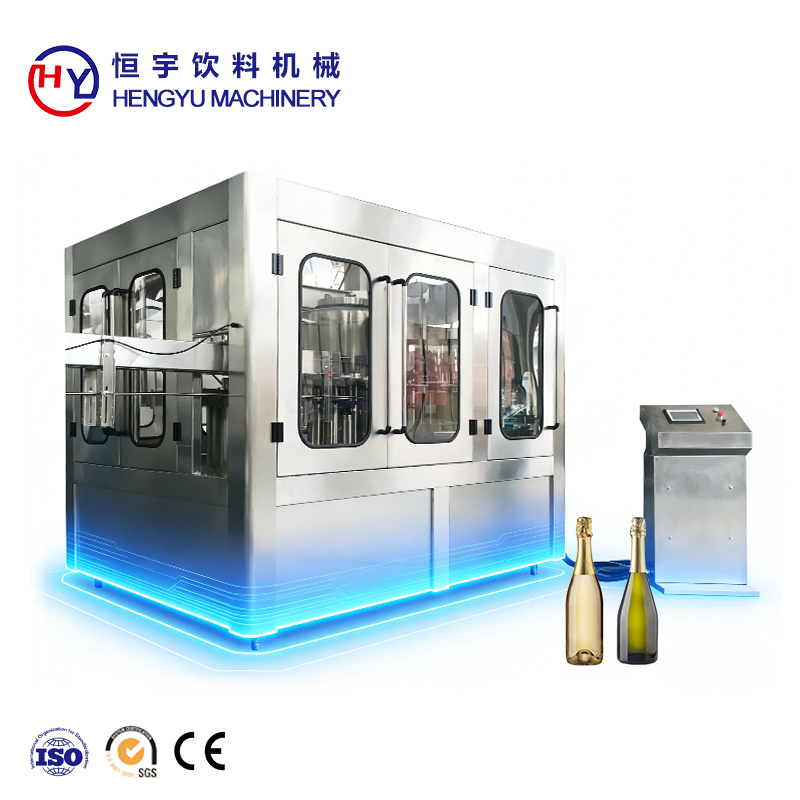

A 유리병 충전 기계 음료, 양조 또는 액체 포장 공정에서 가장 핵심적인 설비 중 하나입니다. 정상적으로 작동할 경우 생산은 정밀성과 효율성을 갖춘 흐름으로 진행됩니다. 그러나 불일치한 충진 레벨, 거품 넘침, 밸브 누출, 예기치 않은 가동 중단 등 문제가 발생하면 재정적·운영적 영향이 상당할 수 있습니다. 이러한 문제를 신속히 진단하고 해결하는 능력을 갖추는 것은 단순한 정비 기술을 넘어, 최종 제품 품질, 라인 효율성 및 제품 완전성에 직접적인 영향을 미치는 핵심 운영 역량입니다.

이 가이드는 유리 병 충진 기계를 직접 다루는 생산 관리자, 라인 기술자 및 공장 운영자를 대상으로 하며, 실용적이고 실행 가능한 문제 해결 지침을 제공하는 데 초점을 맞추고 있습니다. 이 문서는 일반적인 조언을 제시하는 대신, 실제 충진 작업 현장에서 가장 흔히 관찰되는 문제 유형을 단계별로 살펴보고, 각 문제의 근본 원인을 설명하며, 문제를 체계적으로 진단하고 해결하기 위한 구체적인 접근 방식을 제시합니다. 삼중 통합 모노블록 시스템을 운영하든, 독립형 충진기를 사용하든, 여기서 설명하는 원칙은 대부분의 유리 병 충진 기계 구성에 광범위하게 적용됩니다.

유리 병 충진 기계에 문제가 발생하는 이유 이해하기

기계적 마모 및 작동 부하

모든 유리병 충진 기계는 지속적인 기계적 응력 하에서 작동합니다. 회전식 캐러셀, 왕복 피스톤, 공압 액추에이터 및 고속 컨베이어 시스템은 모두 시간이 지남에 따라 마모가 누적됩니다. 실링재는 열화되고, 스프링은 장력을 잃으며, 밸브 시트에는 미세한 마모가 발생하여 각 충진 사이클의 정밀도를 저해합니다. 이러한 변화는 서서히 일어나기 때문에, 충진 정확도나 병 폐기율과 같은 성능 지표가 눈에 띄게 변하기 전까지 종종 인지되지 않습니다.

작동 응력은 충진되는 액체의 특성으로 인해 더욱 가중됩니다. 맥주와 같은 탄산 음료는 충진 밸브 및 대향 압력 시스템에 추가적인 부담을 주는 압력 차이를 유발합니다. 당분이 많거나 점성이 높은 액체는 통로를 막거나 센서 측정을 방해할 수 있는 잔류물을 남깁니다. 제품의 특성과 유리병 충진 기계의 기계적 구성 요소 간 상호작용을 이해하는 것이 효과적인 문제 해결의 기초입니다.

예방 정비 일정은 이러한 마모 패턴이 고장으로 이어지기 전에 이를 사전에 차단하기 위해 정확히 수립된 것이다. 그러나 많은 시설에서는 생산 압박으로 인해 유리병 충진기의 권장 정비 주기를 초과하여 가동함으로써 문제 발생을 가속화하고, 결국 진단 및 문제 해결을 더욱 복잡하게 만든다.

환경 요인 및 공정 변수의 영향

환경 요인은 유리병 충진기 문제의 원인으로서 자주 과소평가된다. 생산 시설 내 온도 변화는 액체의 점도, 탄산음료 내 이산화탄소(CO₂) 거동, 심지어 기계 부품의 치수 허용 오차에도 영향을 미친다. 서늘한 아침 환경에서 교정된 충진 시스템은 하루 동안 공장 내 온도가 상승함에 따라 달리 작동할 수 있다.

입고되는 제품의 품질도 매우 중요한 역할을 합니다. 액체가 충진 스테이션에 불일치하는 온도나 압력으로 도착할 경우, 유량 조절을 위한 상류 공정 제어 시스템이 제대로 구축되어 있지 않으면 유리병 충진 기계는 이를 보상할 수 없습니다. 마찬가지로 입고되는 병의 품질 변동 — 예를 들어 병 목부의 지름 또는 높이에 대한 치수 불일치 — 은 충진 헤드에서 밀봉 문제를 유발할 수 있으며, 이는 실제 원인은 병 공급망 상류에 있음에도 불구하고 밸브 고장이나 기계적 결함과 유사한 증상을 나타냅니다.

흔히 발생하는 충진 레벨 문제 및 그 근본 원인

충진 부족 및 과충진 증상

불일치한 충진 수준은 유리 병 충진 기계에서 가장 흔히 보고되는 문제 중 하나입니다. 부족 충진(underfilling)은 소비자 불만, 규제 미준수, 제품 폐기로 이어지며, 과잉 충진(overfilling)은 액체 누출, 마개 장착 어려움, 원자재 비용 증가를 초래합니다. 두 문제 모두 공통의 진단 접근 방식을 따릅니다: 문제가 기계적, 공압식, 전자식인지 또는 공정 관련 문제인지 식별하는 것입니다.

첫 번째 진단 단계는 충진 수준 문제를 일으키는 원인이 모든 충진 헤드에 일관되게 나타나는지, 아니면 캐러셀의 특정 위치에 국한되는지를 파악하는 것입니다. 특정 헤드에서만 부정확한 용량이 생성된다면, 문제는 거의 확실히 국부적으로 발생한 것으로 간주할 수 있습니다 — 예를 들어, 마모된 밸브 시트, 피로된 스프링, 막힌 환기 튜브, 또는 해당 헤드에 설치된 액위 프로브의 고장 등이 원인일 수 있습니다. 반면, 모든 헤드에서 유사한 편차가 관찰된다면 근본 원인은 체계적인 것일 가능성이 높습니다 — 예를 들어, 유입 액체의 압력 변화, 온도 변동, 또는 드리프트된 제어 시스템 파라미터 등이 그 예입니다.

기술자들은 문제 발생이 생산 속도와 관련이 있는지 여부도 점검해야 한다. 일부 유리병 충진기 구성에서는 캐러셀 회전 속도가 높아짐에 따라 각 충진 위치에서의 정지 시간(dwell time)이 줄어들고, 반응 속도가 느린 밸브가 이를 충분히 보상하지 못해 충진 수위 편차가 발생한다. 따라서 라인 속도를 일시적으로 낮추는 것은 기계 마모 문제와 속도 의존적 충진 변동을 구분하는 데 유용한 진단 방법이다.

배출관 및 밸브 시트 점검 절차

배출관(vent tube)은 중력식 및 대향압식 충진 시스템에서 핵심 부품이다. 배출관의 길이와 상태는 각 유리병의 충진 수위를 직접적으로 결정한다. 배출관이 휘어지거나 부분적으로 막히거나, 잘못된 깊이로 설치된 경우, 다른 부품의 작동 상태가 아무리 양호하더라도 충진 수위는 사양에서 벗어나게 된다. 따라서 유리병 충진기의 정기 점검 주기에는 배출관에 대한 정기적인 육안 점검과 치수 검증이 반드시 포함되어야 한다.

제품 유체 내의 마모성 입자로 인해 흠집이 나거나 마모된 밸브 시트는 완전한 기밀성을 유지하지 못해 충진 후 액체가 누출되는 현상(포스트-필 드립)을 일으키며, 이는 충진량 정확도 저하와 위생 문제를 동시에 초래한다. 성능이 저하된 충진 헤드에서 밸브 어셈블리를 분리하여 육안 점검하는 작업 — 즉, 흠집, 잔류물 축적, 또는 변형 여부를 확인하는 작업 — 은 유리병 충진기의 고장 진단을 수행하는 기술자에게 가장 직접적인 조치 중 하나이다.

충진 중 발생하는 거품 및 탄산 문제

과도한 거품 발생 원인 식별

맥주 및 탄산음료 생산 공정에서 충진 중 과도한 거품 발생은 특히 치명적인 문제이다. 이는 실제 액체 충진량을 직접적으로 감소시킬 뿐만 아니라, 캡 실링을 방해하고, 청결 관리 및 위생 측면에서도 어려움을 초래한다. 유리병 충진기에서 거품 문제를 진단할 때는 충진기 자체보다는 액체 공급 시스템에서 조사를 시작해야 한다. 대부분의 거품 문제는 상류 공정에서 비롯되기 때문이다.

제품 온도는 과도한 거품 발생의 가장 흔한 근본 원인입니다. 이산화탄소(CO₂)의 용해도는 액체 온도가 상승함에 따라 급격히 감소하므로, 최적 충진 온도보다 약간이라도 높은 온도로 충진기로 공급되는 맥주 또는 탄산수는 충진 사이클 중에 가스를 급격히 방출하게 됩니다. 기계적 고장이 발생했다고 단정하기 전에, 공급 탱크의 온도, 이송 과정에서 발생하는 열 교환량, 그리고 유리병 충진기의 충진 볼(충진 그릇) 주변 환경 온도를 점검하는 것이 첫 번째 진단 절차여야 합니다.

공급 라인 내의 교반 — 펌프 캐비테이션, 과도한 파이프 유동 난류 또는 과도한 이송 속도로 인해 발생 — 역시 조기 CO₂ 방출을 유발한다. 폼 문제가 특히 시운전 시 또는 고속 생산 시에만 나타난다면, 액체 공급 시스템 내의 교반이 주요 원인일 가능성이 높다. 펌프 속도 조정, 유량 감쇠기 설치 또는 배관 경로 변경 등을 통해 보통 유리 병 충진기 자체에 직접 개입하지 않고도 폼 문제를 해결할 수 있다.

대압력 시스템 교정 및 정비

대압력 충진 기술은 충진 공정 중 탄산화를 관리하기 위해 특별히 개발된 기술이다. 제대로 작동하는 대압력 유리 병 충진기에서는 액체가 유입되기 전에 병 내부를 CO₂로 사전 가압함으로써 압력 차이에 의한 거품 발생을 방지한다. 대압력 시스템이 오작동할 경우, 그 결과는 바로 거품 넘침, 충진량 불안정, 제품 품질 저하 등으로 직접적으로 나타난다.

일반적인 반압 문제로는 액체 유입 이전에 압력이 누출되도록 하는 마모된 가스 실링, 완전한 사전 가압을 방해하는 막힌 가스 통로, 그리고 부족한 사전 충전 압력을 제공하는 부정확하게 설정된 압력 조절기 등이 있습니다. 기술자는 각 충진 헤드에서 교정된 게이지를 사용하여 반압 값을 확인하고, 해당 충진 제품에 대한 제조사의 사양과 비교해야 합니다. 압력 편차를 보이는 헤드는 즉시 실링 및 통로 점검이 필요합니다.

충진 완료 후 제어된 방식으로 압력을 해제하는 '스니프팅 단계(Snifting phase)'는 반압 유리병 충진기 시스템에서 문제가 발생하기 쉬운 또 다른 영역입니다. 스니프팅 속도가 너무 빠르면 급격한 압력 해제로 인해 거품이 분출될 수 있고, 너무 느리면 사이클 시간이 증가하여 생산 라인 효율이 저하됩니다. 사전 충전 압력 값이 정확함에도 불구하고 여전히 거품 문제가 지속되는 경우, 스니프팅 밸브의 상태와 타이밍 설정을 점검해야 합니다.

병 파손, 정지 및 취급 결함

충진 중 병 파손 진단

충진 라인에서 유리병이 파손되면 안전 위험, 제품 오염 위험 및 비용이 많이 드는 가동 중단이 발생합니다. 특히 유리병 충진기에서 파손이 발생할 경우, 조사 대상은 두 가지 주요 영역—기계적 충격 지점과 압력 관련 응력—에 집중해야 합니다. 충진 중에 파손되는 병은 보통 센터링 벨, 그립퍼 또는 충진 헤드가 잘못 정렬되었거나 접촉 압력이 부적절하게 설정되어 과도한 힘이 가해질 때 발생합니다.

마모된 센터링 벨은 병을 충진 밸브에 부드럽게 안내하지 못하게 되어, 병의 가장 구조적으로 약한 부위인 유리 병목에 갑작스러운 측방 응력을 가할 수 있습니다. 특정 충진 헤드 위치에서 파손이 집중적으로 발생할 경우, 마모된 센터링 부품을 교체하고 캐러셀의 모든 위치에서 정렬 상태를 점검하는 것이 표준 시정 조치입니다. 마찬가지로, 반압(카운터-프레셔) 단계 중에 파손이 발생한다면, 사전 충전 압력이 사용 중인 특정 유리 병의 구조적 내압 등급을 초과했을 가능성이 있습니다.

입고되는 병의 품질은 간과해서는 안 됩니다. 서로 다른 생산 배치에서 제조된 유리 병은 벽 두께 분포나 열처리(어닐링) 품질 면에서 약간의 차이를 보일 수 있습니다. 운송 또는 보관 과정에서 물리적 손상을 입은 병을 고속 유리 병 충진기로 가동하면 파손 위험이 상당히 증가합니다.

컨베이어 및 스타 휠 막힘 원인

스타 휠과 전달 지점에서의 막힘은 유리 병 충진기 작동 중 계획되지 않은 정지의 주요 원인입니다. 대부분의 막힘 사례는 인피드 컨베이어에서 병 간 간격 설정 오류, 현재 병 치수와 더 이상 일치하지 않는 마모된 스타 휠 포켓, 또는 컨베이어 시스템 내로 유입된 이물질 중 하나에서 기인합니다. 각 원인은 서로 다른 교정 조치를 필요로 합니다.

병 간 간격 문제는 일반적으로 인피드 웜 스크류에서 비롯되며, 이 부품은 병을 정확한 간격으로 기계에 공급하는 역할을 담당합니다. 웜 스크류가 마모되었거나, 병 규격 변경 시 올바르게 조정되지 않았거나, 캐러셀과 불일치하는 속도로 작동할 경우, 병이 불규칙하게 도착하여 입구 스타 휠에서 막히게 됩니다. 병 규격 변경 절차서에는 모든 유리 병 충진기에 대해 웜 스크류 설정 확인을 필수 단계로 포함시켜야 합니다.

병을 안정적으로 고정하지 못할 정도로 마모된 스타 휠 포켓은 이송 중 병이 기울거나 회전하게 하여 막힘 현상과 파손 위험을 유발합니다. 지정된 병 지름과 비교하여 포켓 치수를 측정하고, 허용 마모 한계를 초과한 스타 휠을 교체하는 것이 적절한 시정 조치입니다.

전기, 센서 및 제어 시스템 결함

레벨 센서 및 근접 스위치 문제

최신식 유리병 충진기 시스템은 병의 존재 감지, 충진 수준 확인, 압력 모니터링, 타이밍 시퀀스 조정 등에 센서를 중점적으로 의존합니다. 센서가 고장 나거나 교정이 벗어나면 기계가 기계적 문제와 유사한 방식으로 비정상적으로 작동할 수 있습니다. 충진 위치에서 병을 인식하지 못하는 근접 스위치는 병이 없는 상태에서도 밸브를 개방하게 하여 액체 누출 및 충진 볼(볼) 오염을 유발할 수 있습니다.

유리병 충진기의 센서 문제는 종종 간헐적으로 발생하므로, 진단하기 특히 어려운 경우가 많습니다. HMI 화면에서 센서 출력 상태를 관찰하면서 기계를 진단 모드 또는 슬로우 모션 모드로 가동하면, 신뢰성 있게 작동하지 않는 센서를 확인할 수 있습니다. 센서 교체를 결정하기 전에 먼저 센서 표면의 액체 잔여물을 제거하고, 설치 위치를 점검하며, 배선 연결 상태를 확인해야 합니다.

충진 볼(필링 볼) 관리에 사용되는 레벨 센서는 충진 사이클 전반에 걸쳐 일정한 액체 헤드 압력을 유지하는 데 매우 중요합니다. 볼 레벨 센서가 부정확한 값을 제공할 경우, 제어 시스템이 볼 내 액위를 지나치게 낮게 유지하게 되어 과소 충진 및 거품 발생을 유발하거나, 반대로 지나치게 높게 유지하여 오버플로우 위험을 증가시킬 수 있습니다. 이러한 센서에 대한 교정 검증 및 청소는 모든 유리병 충진기에 대해 정기적인 예방 정비의 일부로 수행되어야 합니다.

PLC 및 파라미터 드리프트 문제

프로그래머블 로직 컨트롤러(PLC)는 유리 병 충진기의 타이밍, 순서 제어 및 모니터링 기능을 관리한다. PLC 자체는 거의 치명적인 고장이 발생하지 않지만, 소프트웨어 업데이트, 운영자 조정 또는 메모리 보존에 영향을 주는 정전 등으로 인해 매개변수 값이 시간이 지남에 따라 편차를 보일 수 있다. 설명할 수 없는 타이밍 오류, 불일치하는 밸브 작동 순서, 또는 센서 입력에 대한 부적절한 응답을 보이는 유리 병 충진기는 의도치 않은 매개변수 변경을 경험했을 가능성이 있다.

밸브 타이밍 값, 속도 설정점, 압력 임계값, 센서 트리거 레벨을 포함한 모든 PLC 매개변수에 대한 문서화된 백업을 유지하는 것은 매개변수 편차가 발생했을 때 신속한 복구를 가능하게 하는 최선의 방법이다. 현재 매개변수 값을 문서화된 기준값과 비교하는 것은 간단한 진단 절차로, 유리 병 충진기에서 기계적 문제처럼 보이는 현상의 원인을 제어 시스템 측면에서 식별할 수 있게 해준다.

자주 묻는 질문(FAQ)

왜 유리 병 충진 기계에서 각 충진 헤드마다 충진 레벨이 달라지나요?

유리 병 충진 기계에서 여러 충진 헤드 간 충진 레벨이 일관되지 않는 현상은 일반적으로 체계적인 문제라기보다는 개별 헤드에 국한된 기계적 결함을 시사합니다. 가장 흔한 원인으로는 완전히 닫히지 않는 마모된 밸브 시트, 길이가 부적절하거나 구부러지거나 막힌 벤트 튜브, 피로된 밸브 스프링, 또는 개별적으로 오작동하는 레벨 프로브 등이 있습니다. 진단 절차는 성능이 저하된 헤드를 격리한 후, 해당 위치의 밸브 어셈블리, 벤트 튜브 상태 및 관련 센서를 대상으로 실물 점검을 수행하는 것입니다.

유리 병 충진 기계로 탄산 음료를 충진할 때 과도한 거품이 발생하는 원인은 무엇인가요?

유리병 충진기 작동 시 과도한 거품 발생은 일반적으로 충진 지점에서 제품 온도가 너무 높거나, 반대 압력 사전 충전이 부족하거나, 액체 공급 라인 내에서 액체가 교반되거나, 가스 실링 부품 마모로 인해 액체 유입 전에 압력이 누출되는 경우에 주로 발생합니다. 조사는 먼저 제품 온도 및 공급 조건 등 상류 공정부터 시작하여, 이후 충진기의 기계적 구성 요소로 초점을 맞추는 것이 바람직합니다. 상류 조건이 사양 범위 내임이 확인된 경우, 반대 압력 밸브의 상태 및 타이밍도 점검해야 합니다.

유리병 충진기의 밸브는 얼마나 자주 정비해야 하나요?

유리병 충진기의 충진 밸브에 대한 점검 주기는 생산량, 제품 특성 및 특정 밸브 설계에 따라 달라집니다. 일반적인 가이드라인으로, 탄산음료 또는 당분 함량이 높은 제품을 대량으로 처리하는 라인의 경우, 최소 500~1,000시간의 운전 후 전면적인 밸브 분해, 실링 교체 및 시트 점검을 수행해야 합니다. 고산성 또는 마모성이 강한 제품을 가공하는 라인의 경우 보다 빈번한 점검이 필요할 수 있습니다. 또한 운영자는 일상적 또는 주간 정비 절차의 일환으로 시각 점검 및 경미한 조정을 보다 자주 수행해야 합니다.

병의 품질이 유리병 충진기의 성능에 영향을 줄 수 있습니까?

네, 유입되는 병의 품질은 유리병 충진기 성능에 직접적이고 종종 간과되는 영향을 미칩니다. 병 목부 지름 또는 높이의 치수 불일치는 충진 헤드에서 밀봉 문제를 유발하여 충진량 오차 및 거품 발생을 초래할 수 있습니다. 약한 유리 또는 부적절하게 어닐링된 유리는 특히 반압식(카운터-프레셔) 공정에서 충진 중 파손 위험을 증가시킵니다. 유리병 충진기에서 최근 기계적 변경과 무관하게 갑작스러운 파손 증가 또는 충진 불일치 현상이 관찰될 경우, 유입되는 병의 품질 및 치수 일관성을 평가하는 것이 필수적인 진단 단계입니다.
